金属3Dプリンティング

ワイヤーDED方式大型金属プリンター　

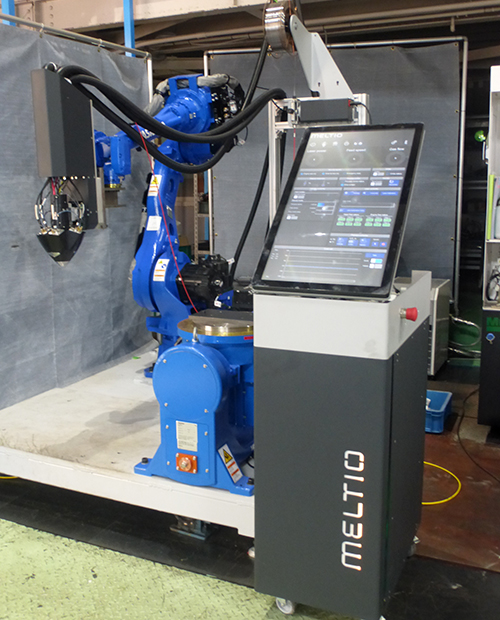

Meltio Engine Robot

Meltio Engine Robotは、ワイヤーDED方式大型金属3Dプリンターで、既存のロボットアームへの搭載が可能なため、大型サイズ(1m以上)の部品や製品、複雑な形状をサポートレスで造形できます。修理やクラッディング(肉盛り加工)、新しく機能を追加するのに最適で、既成材料から、ステンレス、チタンなど様々な金属材料に対応しています。

Meltio Engine Robot設備仕様

導入年月	2023年4月
寸法(幅 × 奥行 × 高さ)	390 × 700 × 1025mm
重量	142kg
レーザタイプ	200W × DDL × 6本 ※DDL：ダイレクトダイオードレーザ
レーザ波長	976nm
最大レーザ出力	1200W
入力電源	三相200V
消費電力	ピーク時 2～5KW
冷却	水冷式チラーを使用
造形可能サイズ	1000 × 1000 × 1000mm
6軸ロボット	MOTOMAN-GP50N (可搬重量50kg)
2軸ポジショナー	MOTOPOS-D250B (可搬重量250kg)

造形可能な材質

φ1.0、φ1.2のワイヤーが適用できます。ワイヤーメーカーも国内外様々なメーカーに対応します。

ステンレス綱

・316L(SUS316L)
・308L
・17-4PH(SUS630)

工具綱

・H11(SKD6)

ニッケル合金

・インコネル®718(NCF718)
・インコネル®625(NCF625)
・インバー

炭素鋼

・軟鋼ER70S

チタン合金

・Ti-6AL-4V

銅合金・アルミ

・現在開発中

ワイヤーとパウダーの特徴


		ワイヤー	パウダー
材料管理	材料リスク	なし	粉塵爆発、粉末の吸引
	保存要件	乾燥した環境に保管	湿気を吸収しやすいため、乾燥剤などが必要
	機器の清掃	必要なし	飛散した粉末を清掃する必要あり
	材料交換	材料の相互汚染のリスクなし	材料の相互汚染のリスクあり
	材料種類	硬度が高いものはラインナップ少ない	軟らかい金属から硬い金属までラインナップは豊富
品質	造形品質	ブローホールができにくい	ブローホールができやすい
品質	歩留まり	ほぼ100％造形に使われる	50〜90％造形に使われる

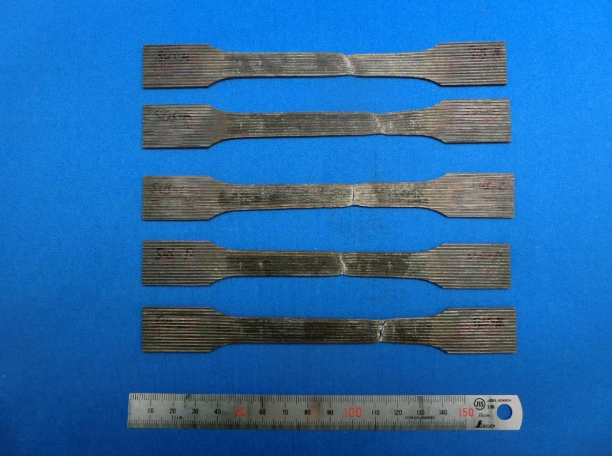

引張強度試験

13号試験片

軟鋼 / 水平 (造形方向⇄)

軟鋼 / 垂直 (造形方向⇅)

SUS / 水平 (造形方向⇄)

SUS / 垂直 (造形方向⇅)

		降伏応力(Mpa)	引張応力(Mpa)	伸び(％)
軟鋼ワイヤ SE-A50 Φ1.2	参考 (カタログ値)	460	560	28
	水平	437	508	24.7
	垂直	375	437	7.6
SUSワイヤ NS316LM Φ1.2	参考 (カタログ値)	386	553	43.1
	水平	356	549	36.4
	垂直	287	453	27.4
